总配电柜一级保护

CLASS Ⅰ

室外屋顶设备一级保护

CLASS Ⅰ

楼层配电箱二级保护

CLASS Ⅱ

终端箱三级保护

CLASS Ⅲ

重要设备前端机柜\UPS\摄像头

公共

建筑物

上引线后备保护SPD下引线

16mm²

PCK-T1/25，PCK-A25

25mm²

6mm²

PCK-T1/25，PCK-A25

25mm²

10mm²

PCK-T2/80，PCK-B80

16mm²

6mm²

PCK-T2/40，PCK-C40

10mm²

6mm²

PCK-T2/40，PCK-C40

10mm²

高层住宅

上引线后备保护SPD下引线

16mm²

PCK-T1/25

PCK-T1/25，PCK-A25

25mm²

10mm²

PCK-T2/80，PCK-B80

16mm²

6mm²

PCK-T2/40，PCK-C40

10mm²

注：1）以上产品选型以TN-S接地系统为例，其它接地系统请参考。

2）后备保护对于第一级保护维护推荐使用快速熔断器，其开断电流一般不应小于该处的预计短路电流，以50kA为宜，第二级以后的后备保护推荐使用断路器，其开断电流以10kA为宜。

多层住宅

上引线后备保护SPD下引线

16mm²

PCK-T1/25，PCK-A25

25mm²

10mm²

PCK-T2/80，PCK-B80

16mm²

6mm²

PCK-T2/40，PCK-C40

10mm²

产品型号

冲击电流Iimp

或最大放电电流Imax

标称放电电流In

最大持续

工作电压Uc

电压保护水平Up

后备保护

上引线

下引线

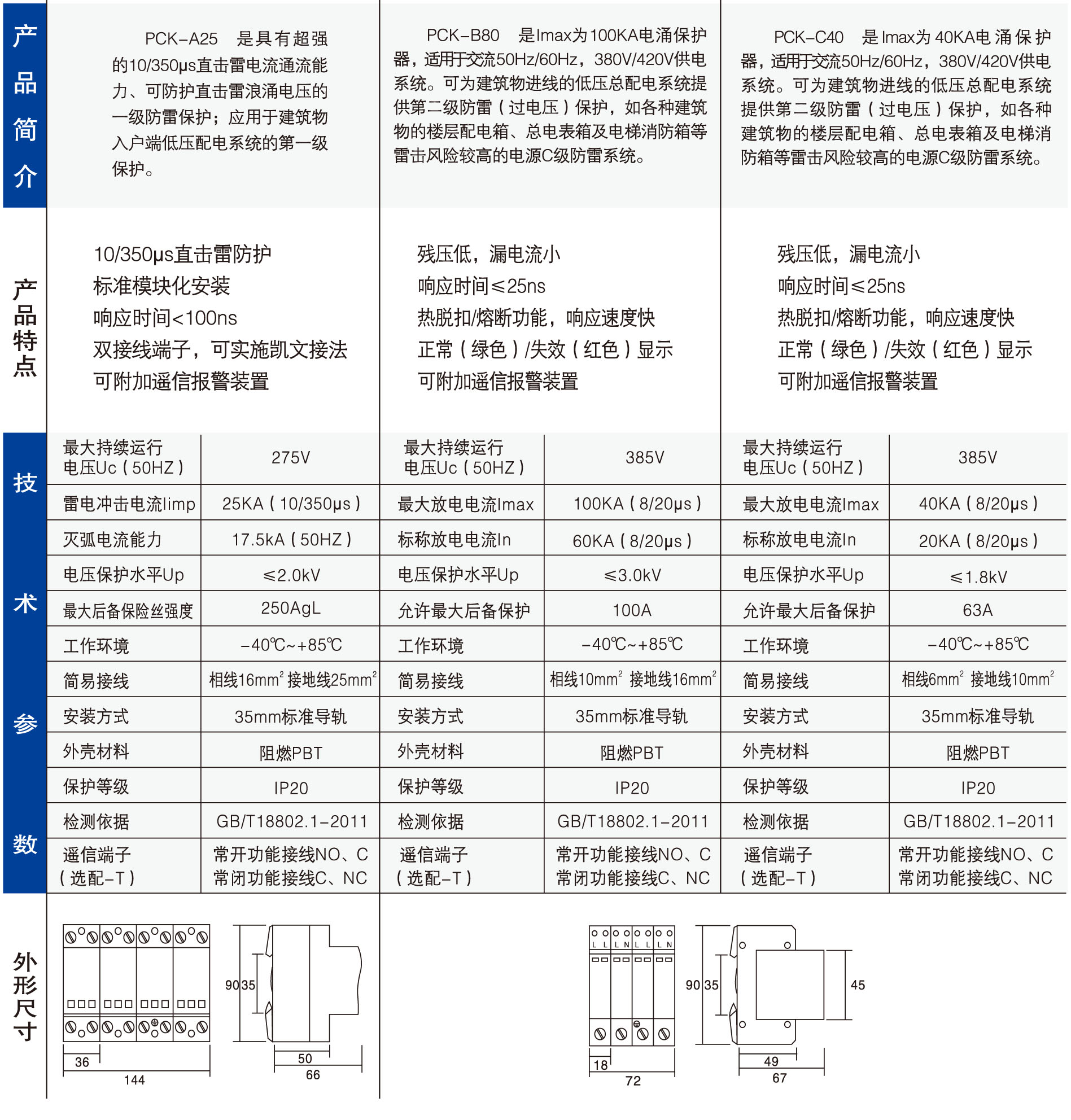

PCK-A25

Iimp:25KA（10/350µs）

/

275V

≤2.0KV

PCK-T1/25

16mm²

25mm²

PCK-B80

Imax:100KA（8/20µs）

60KA（8/20µs）

385V

≤3.0KV

PCK-T2/80

10mm²

16mm²

PCK-C40

Imax:40KA（8/20µs）

20KA（8/20µs）

385V

≤1.8KV

PCK-T2/40

6mm²

10mm²
