（1）PCK-T1/25-J PCK-A25-J Iimp:25KA
（2）屋顶设备 PCK-T1/25-J PCK-A25-J Iimp:25KA
（3）楼层配电 PCK-T2/80-J PCK-B80-J In:60KA
（4）终端配电 PCK-T2/40-J PCK-C40-J In:20KA
（5）重要设备 PCK-T2/40-J PCK-C40-J In:20KA
（6）室外照明 PCK-T1/25-J PCK-A25-J Iimp:25KA
（7）电梯/消防PCK-T2/80-J PCK-B80-J In:60KA
|
|
| 总配电柜一级保护CLASS Ⅰ | 室外屋顶设备一级保护CLASS Ⅰ | 楼层配电箱二级保护CLASS Ⅱ | 终端箱三级保护CLASS Ⅲ | 重要设备前端机柜\UPS\摄像头 |
| 公共 建筑物 | 上引线后备保护 SPD下引线 | 16mm² PCK-T1/25-J PCK-A25-J 25mm² | 6mm² PCK-T1/25-J PCK-A25-J 25mm² | 10mm² PCK-T2/80-J PCK-B80-J 16mm² | 6mm² PCK-T2/40-J PCK-C40-J 10mm² | 6mm² PCK-T2/40-J PCK-C40-J 10mm² |
| 高层 住宅 | 上引线后备保护 SPD下引线 | 16mm² PCK-T1/25-J PCK-A25-J 25mm² | 16mm² PCK-T1/25-J PCK-A25-J 25mm² | 10mm² PCK-T2/80-J PCK-B80-J 16mm² | 6mm² PCK-T2/40-J PCK-C40-J 10mm² | 注：1）以上产品选型以TN-S接地系统为例，其它接地系统请参考。 2）后备保护对于第一级保护维护推荐使用快速熔断器，其开断电流一般不应小于该处的预计短路电流，以50kA为宜，第二级以后的后备保护推荐使用断路器，其开断电流以10kA为宜。 |
| 多层 住宅 | 上引线后备保护 SPD下引线 | 16mm² PCK-T1/25-J PCK-A25-J 25mm² |
| 10mm² PCK-T2/80-J PCK-B80-J 16mm² | 6mm² PCK-T2/40-J PCK-C40-J 10mm² |

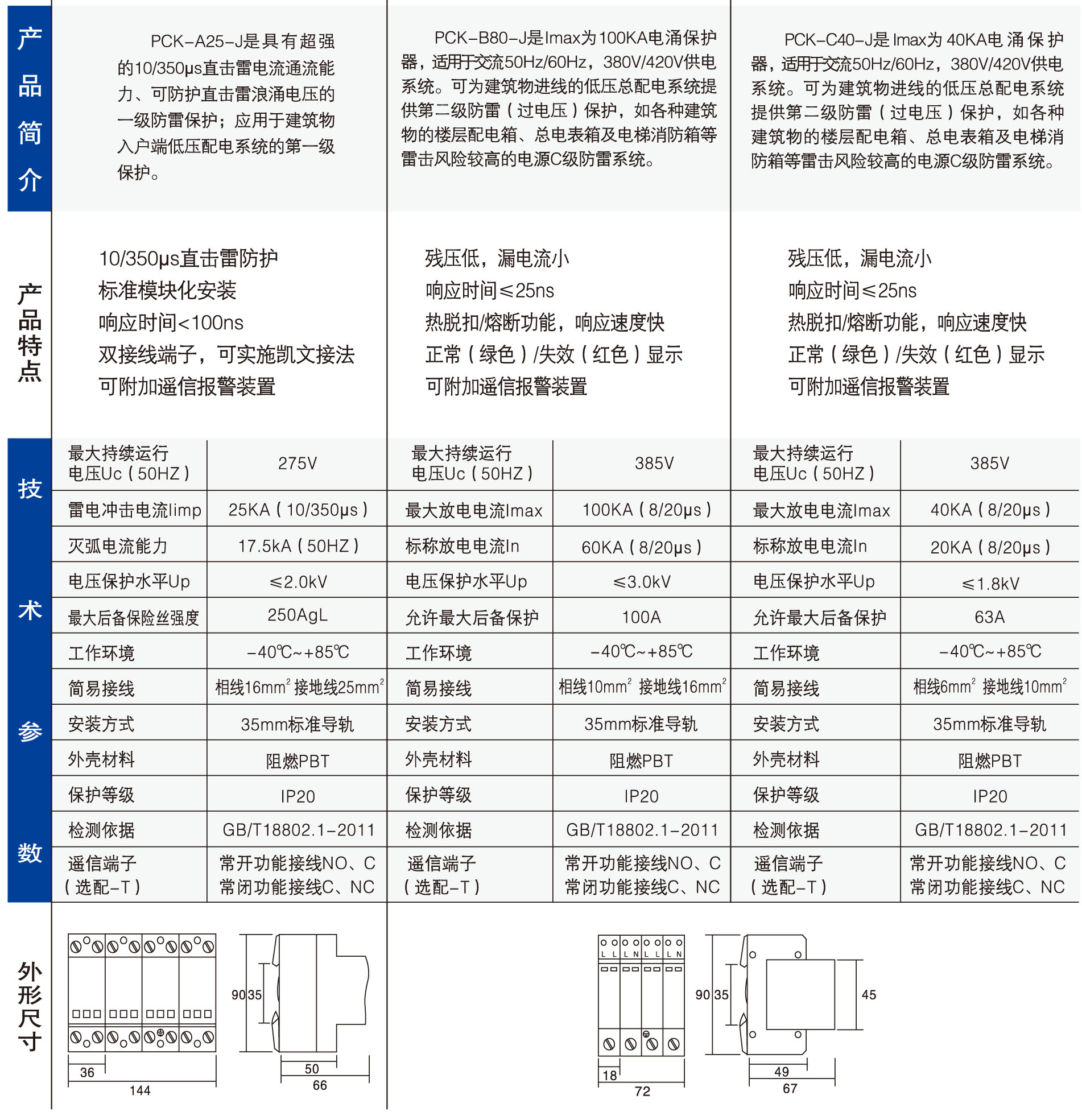

| 产品型号 | 冲击电流Iimp 或最大放电电流Imax | 标称放电电流In | 最大持续工作电压Uc | 电压保护水平Up | 后备保护 | 上引线 | 下引线 |
| PCK-A25-J | Iimp:25KA（10/350µs） | / | 275V | ≤2.0KV | PCK-T1/25-J | 16mm² | 25mm² |
| PCK-B80-J | Imax:100KA（8/20µs） | 60KA（8/20µs） | 385V | ≤3.0KV | PCK-T2/80-J | 10mm² | 16mm² |
| PCK-C40-J | Imax:40KA（8/20µs） | 20KA（8/20µs） | 385V | ≤1.8KV | PCK-T2/40-J | 6mm² | 10mm² |
